有时由于PCB损坏，您无法通过PC3000读取ROM。在某些情况下，您需要拆焊芯片并使用编程器设备读取ROM内容。

在本教程中，我们将展示如何做。

以Seagate ST3500418AS驱动器为例。该驱动器是F3系列，因此如果没有原始ROM数据，我们将无法使用供体PCB。

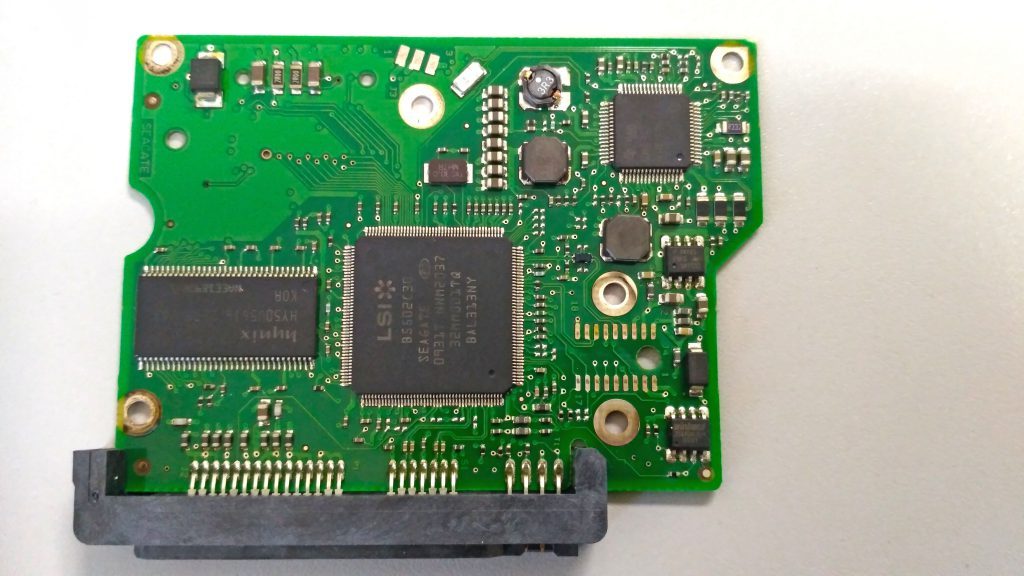

拧开的PCB

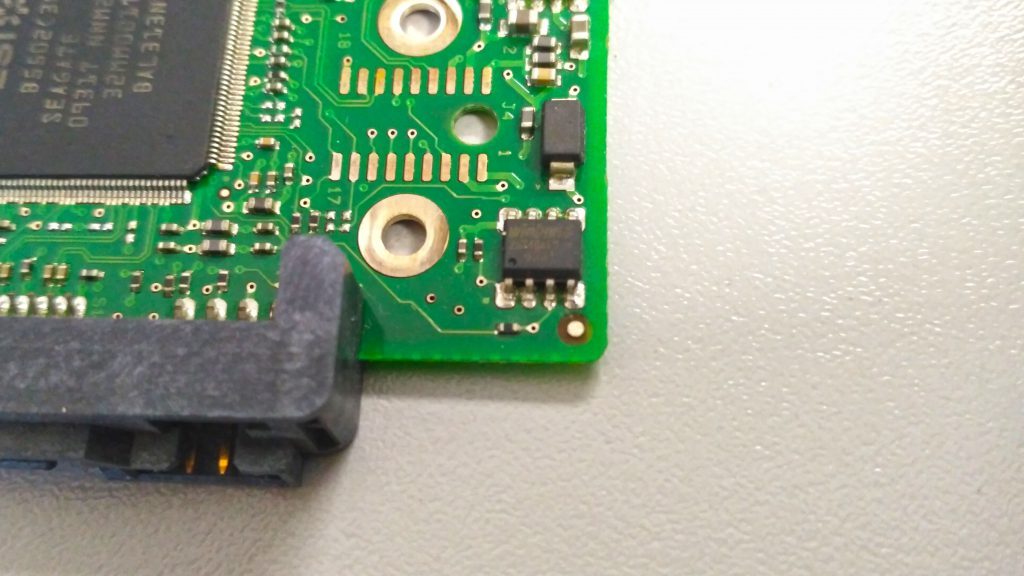

这是ROM芯片。是华邦W25X40AL。如果您不确定哪个芯片是ROM芯片-通常ROM芯片是8针SOIC。您也可以按芯片标签搜索数据表。

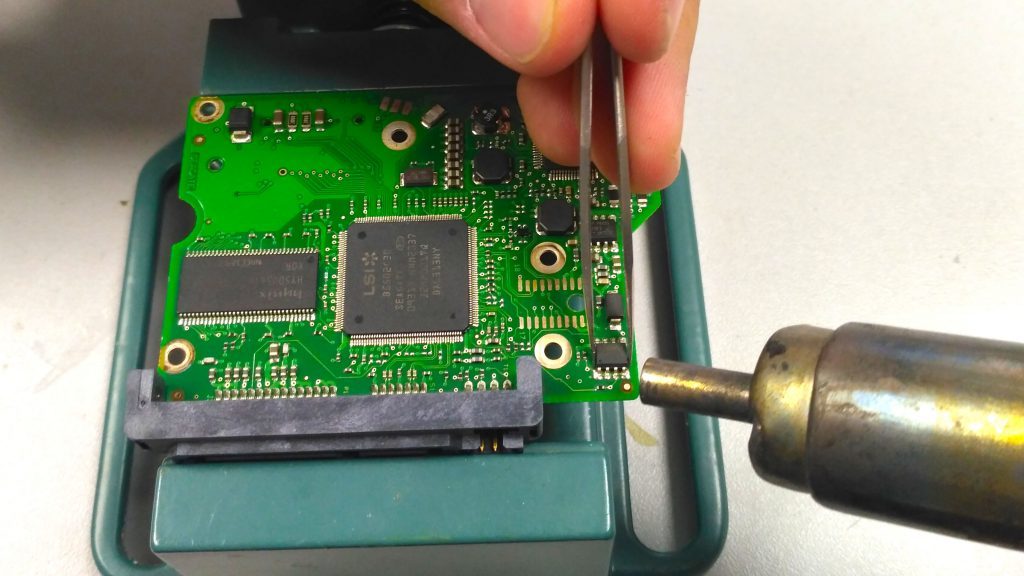

使用钳子和热风拆焊ROM芯片

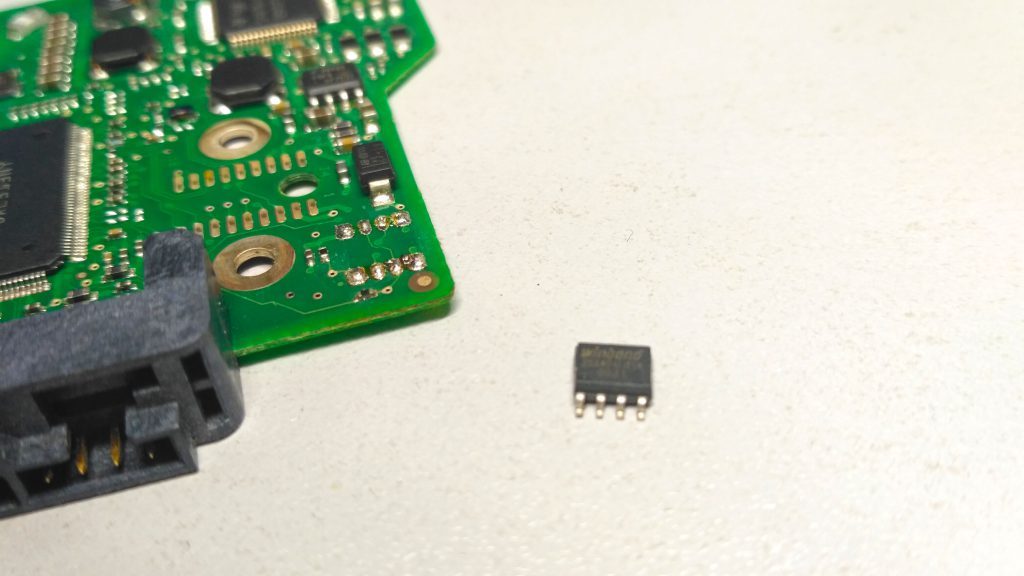

芯片未焊接！

现在我们需要将芯片插入编程器设备。我用作带有SOIC适配器的Xeltek SuperPro 500P编程器。这种编程器模型从2013年起将不再生产，但它仍然是一款不错的设备，

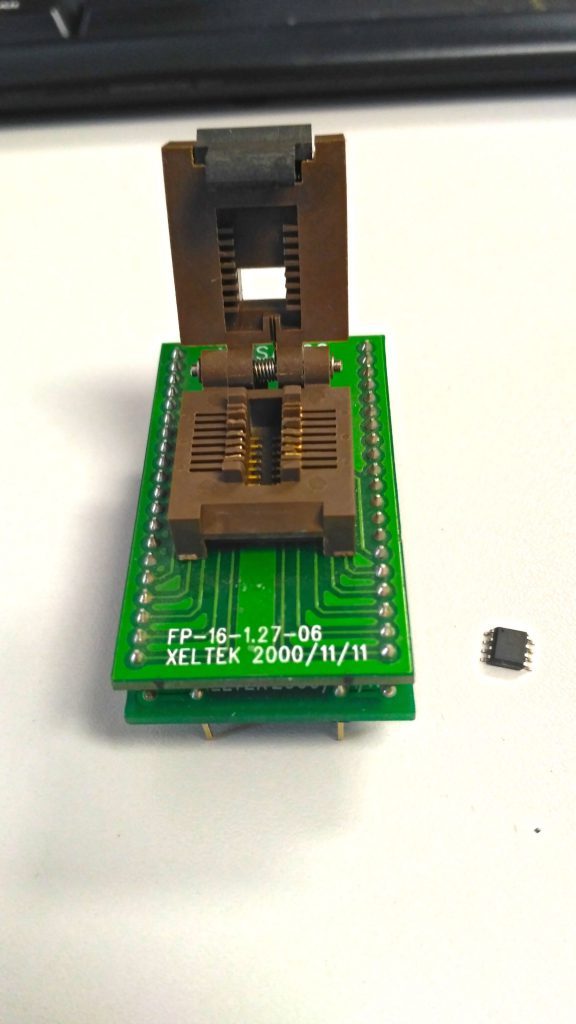

要读取芯片，我们需要使用SOIC适配器。

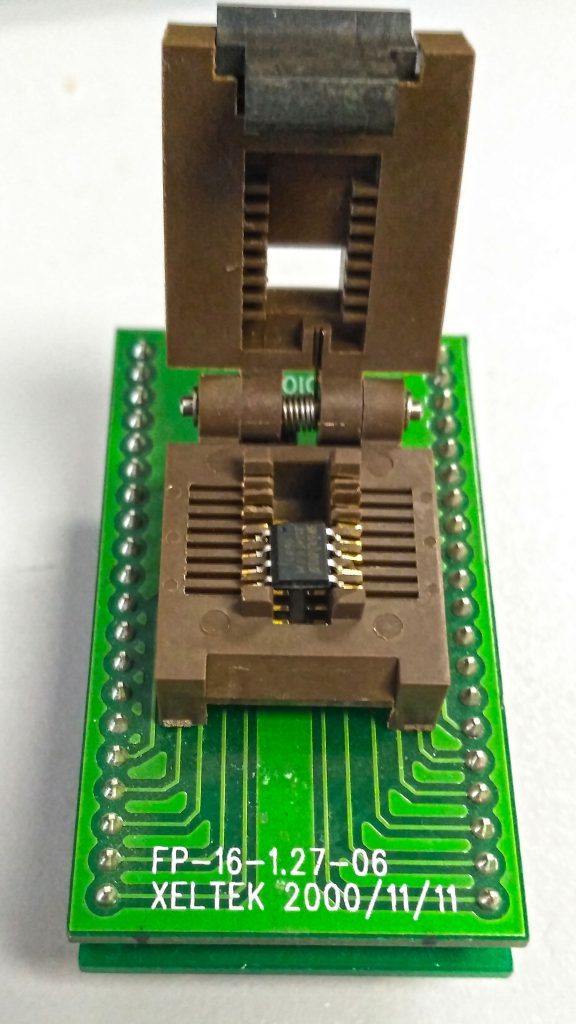

将芯片放在适配器底部附近，密钥必须在左上角。每个芯片的放置位置可能不同，因此请检查编程器软件中的放置位置。

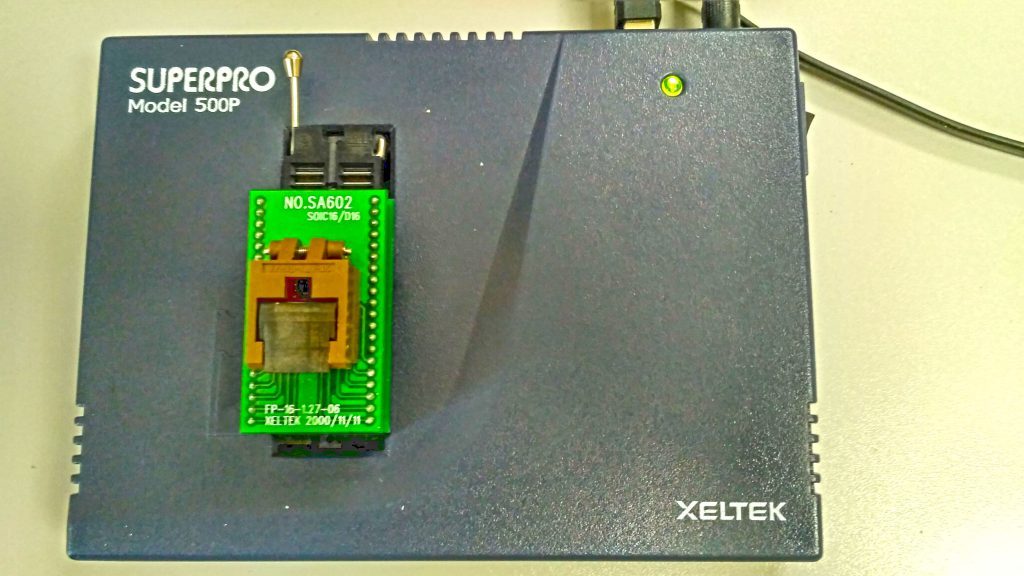

现在将SOIC适配器插入编程器中，并将其也放置在DIP面板的底部。

现在一切准备就绪，可以读取芯片。

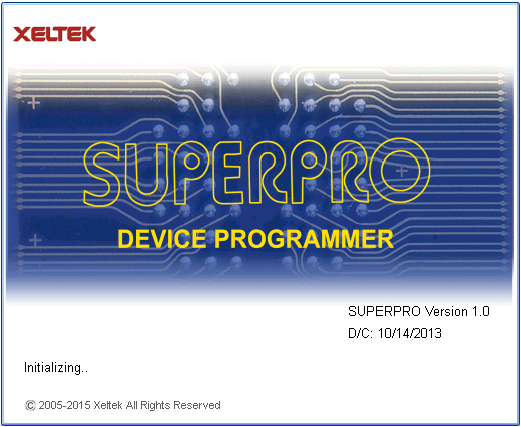

让我们运行Xeltek软件

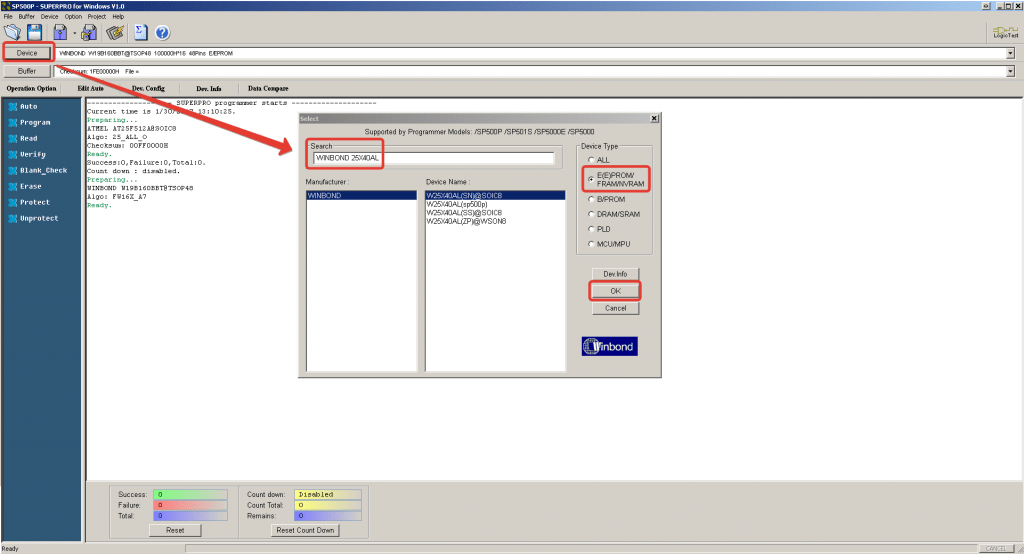

您需要按设备选项卡，选择您的ROM芯片，然后按确定。

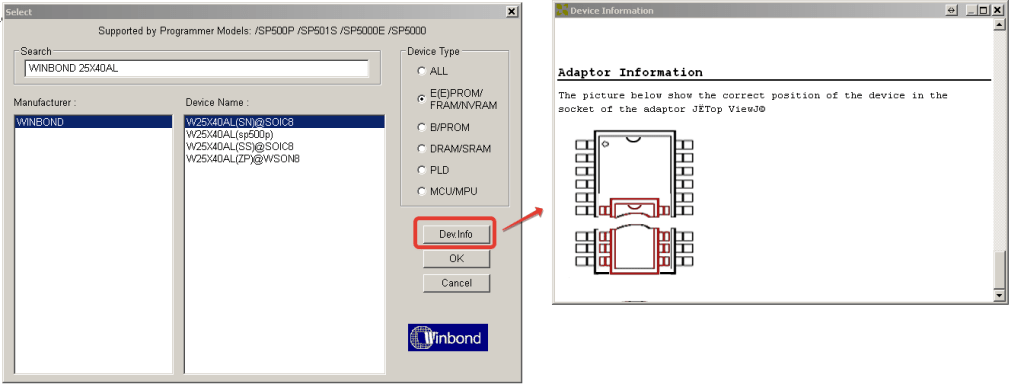

如果不确定如何在SOIC适配器中放置芯片，可以通过按Dev.Info按钮查看有关ROM芯片的文档。

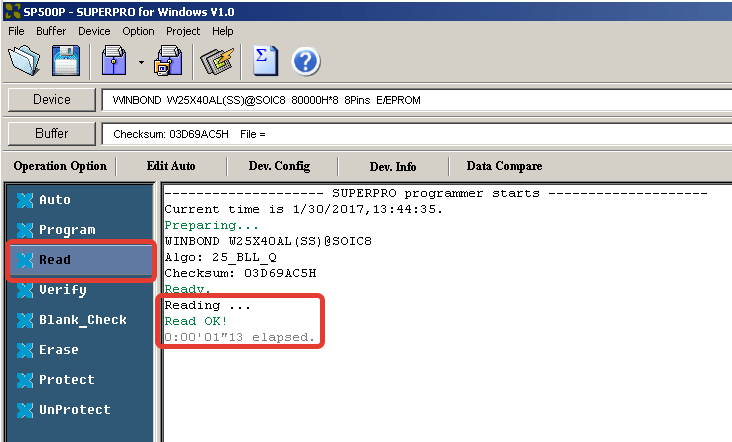

通过左侧面板上的“ 读取”按钮读取ROM芯片。如果阅读成功，您会看到类似

Reading...
Read ok!
0:00'01''13 elapsed.

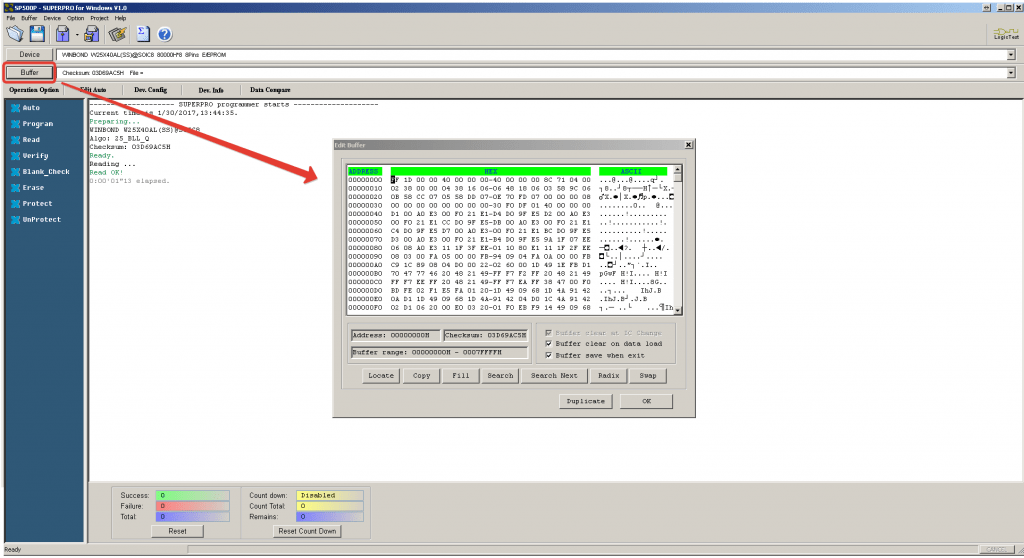

您可以检查缓冲区以直观地检查是否已读取ROM。

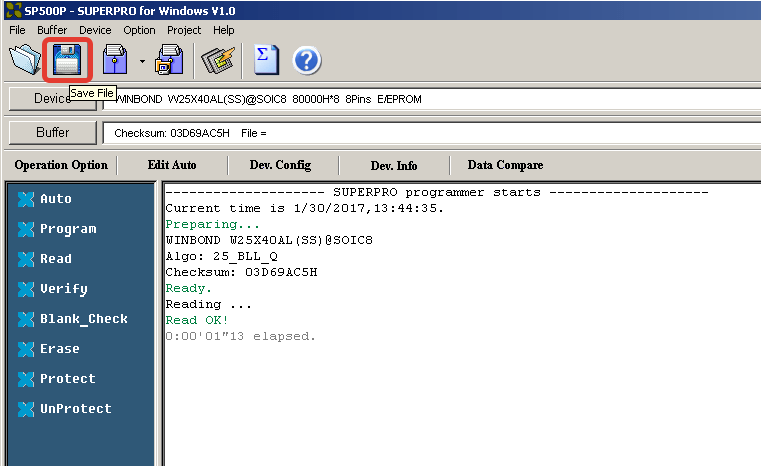

要将ROM内容保存到文件中，请按保存文件图标。

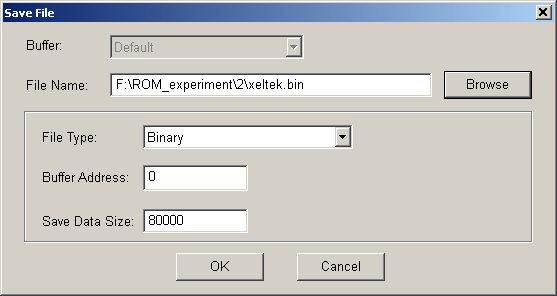

在此处选择文件类型=二进制。

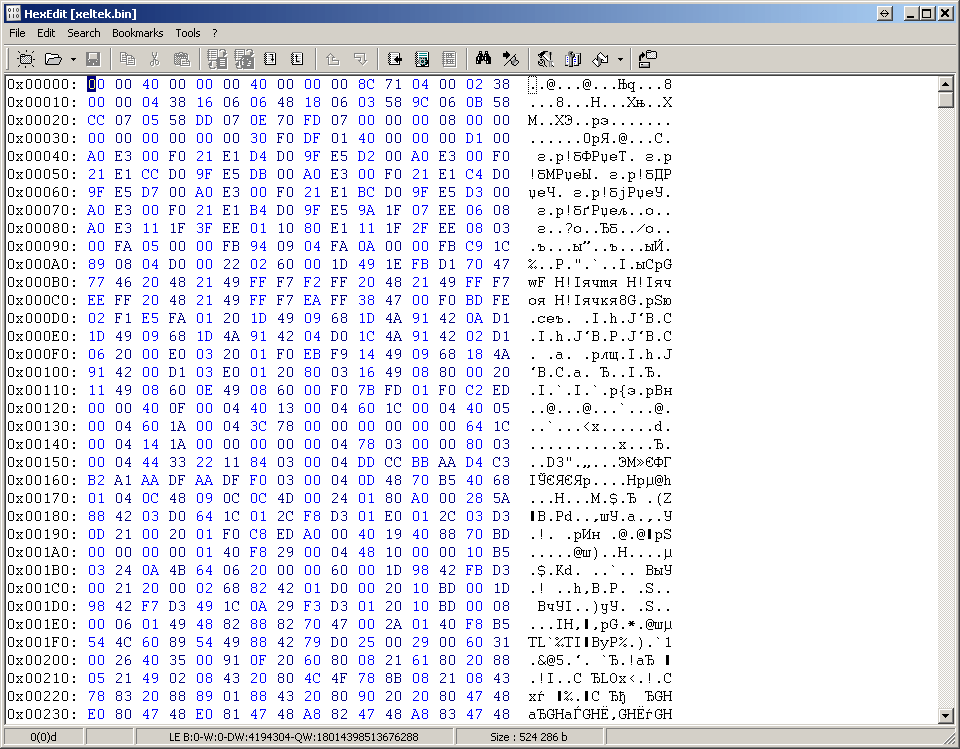

现在，您可以使用生成的bin文件来写入供体板，或在ACELab Hex编辑器中将其打开以进行任何更改或检查某些信息。
