在这里，您可以看到PC-3000电路板适配器的外观：

实际上，电路板适配器包含电源换向方案和连接到内存芯片（单片）的总线。总线与PC-3000 Flash阅读器相同，但电源转换方案比PC-3000 Flash阅读器具有更多选择。

首先需要了解的主要是...

…所有同名的引脚之间已经相互连接。TSOP / TLGA触点组的数据总线和控制总线已经连接到缓冲元件，换句话说，对于TSOP / TLGA触点组，不需要焊接D0-D15，ALE，CLE，RE，WE，R / B。

让我们看一下功率换向的最必要变体。

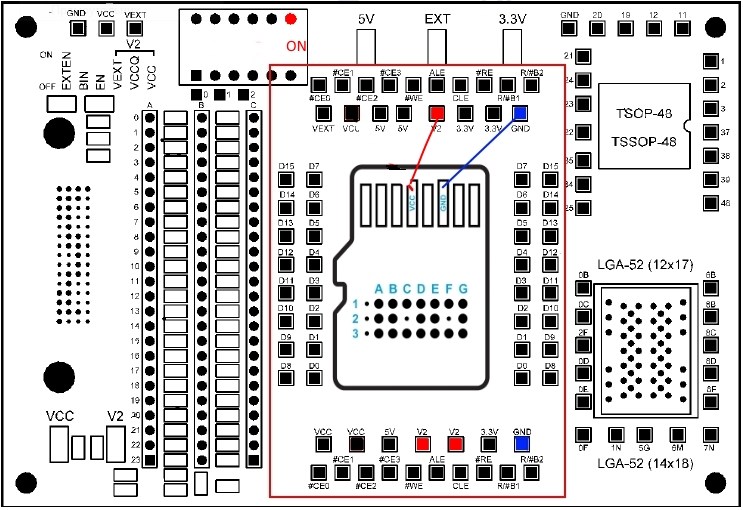

1.来自读取器的整体电源的标称功率。

红色引脚 –在这种情况下，这些引脚应取自3.3伏电源。

蓝色针脚 –这些是可将整料的GND焊接到适配器的地方。

请注意，VCC切换器应为ON。所有其他切换器均处于OFF位置。

下几段适用于PC-3000 Flash读取器版本小于4（设备序列号在004000之前）且没有PC-3000电源适配器的情况。

2.外部电源如何？

注意！不希望提供超过3.3伏的电源！

当需要提供外部电源时–您应该更改电源配置。

蓝色标记是GND。使用外部电源适配器时，应在此适配器的GND引脚和电路板适配器的GND引脚之间连接。带有0-3.6伏调节器的外部电源适配器（在本文中，我们使用的基本外部电源设备可以在计算机商店购买）。

红色引脚VEXT –此引脚用于从外部电源设备提供电压。

红色引脚V2 –应焊接到整体上的VCC引脚的引脚。

现在很重要。为了从VEXT引脚向V2提供电压，需要选择正确的开关位置。基本上需要将EXTEN和VEXT设置为ON，但所有其他设置都处于OFF模式。在这种情况下，电源由VEXT提供到V2，而不受读取器的控制，也就是说PC-3000 Flash读取器无法打开/关闭电源，但是如果需要读取器获得电源控制，则可以设置仅在VEXT切换器上打开。

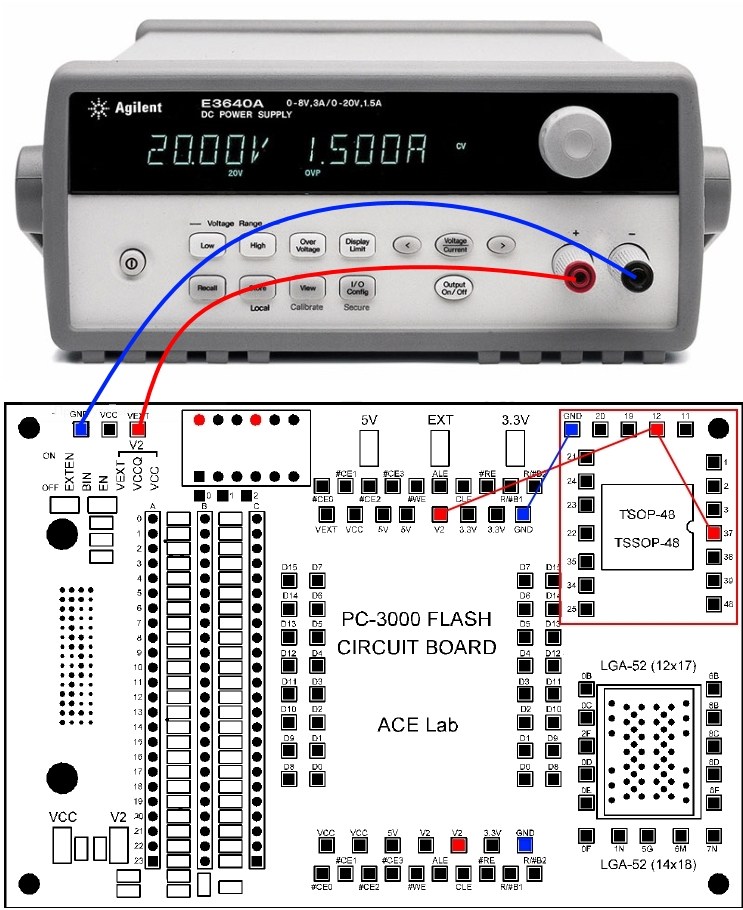

3.用于TSOP外形尺寸引脚排列方案8的来自外部电源设备的电源换向。

注意！不希望提供超过3.6伏的电源！

电源提供给红色引脚VEXT和蓝色引脚GND（与单片一样）

切换器可以像单块读取程序一样进行设置（通过PC-3000 Flash阅读器进行电源控制或不使用）。请注意，对于TSOP存储器芯片，需要手动焊接电源线！重要的是要像图像上那样焊接电线！

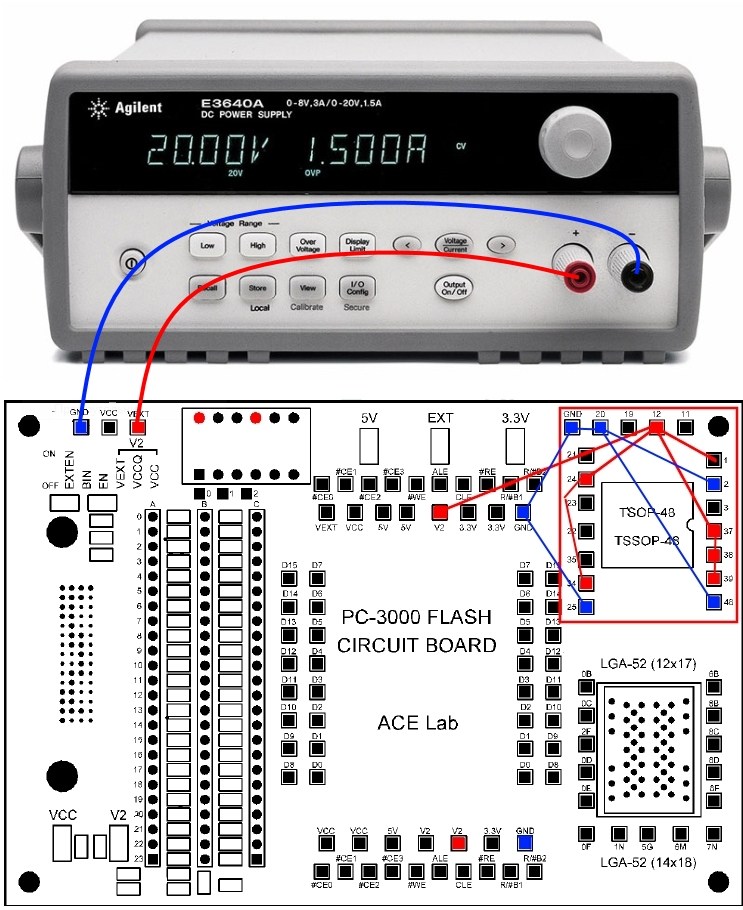

4.来自外部电源设备的电源换向，用于TSOP外形尺寸分配方案9。

注意！不希望提供超过3.6伏的电源！

所有建议都与方案8相同，只是需要焊接更多的导线（看图片）。

5.不同LGA / TLGA / BGA存储芯片的电源换向。

您可以看一下ONFI规范文档中的连接方案（撰写本文时，该文档的最新版本是2014年4月2日）。

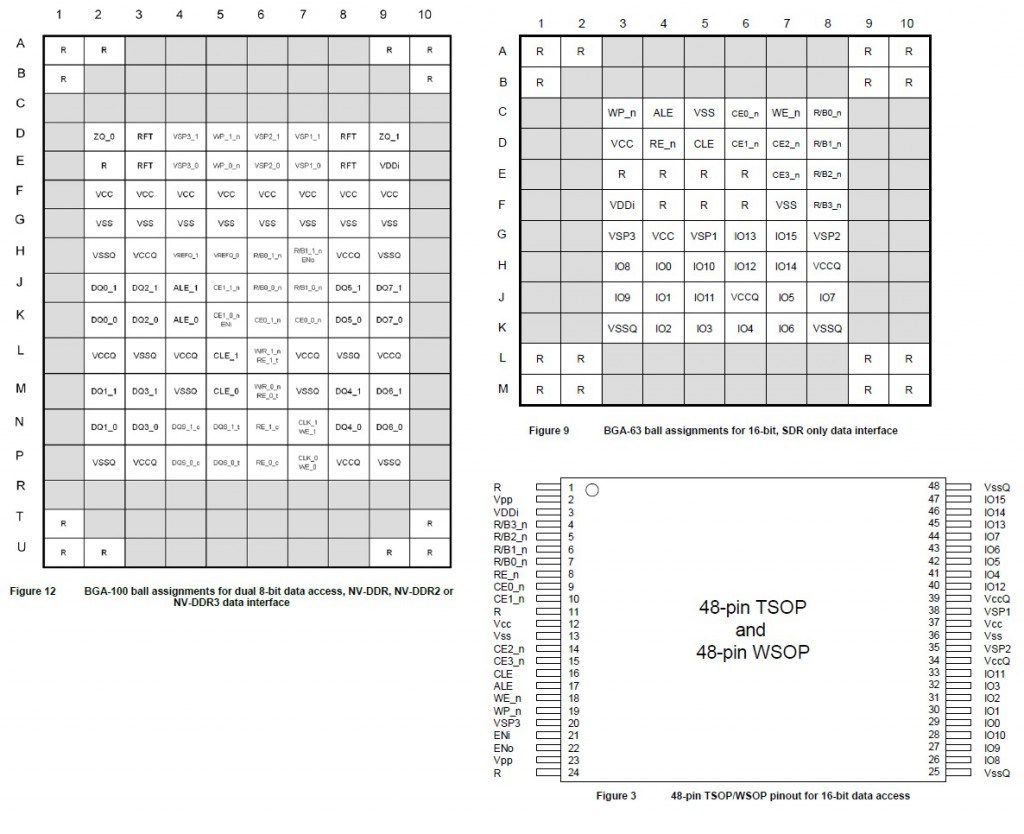

在这里，您可以从ONFI规范文档中看到一些方案：
