在本文中，我想告诉您如何找到用于将SATA适配器焊接到USB WD驱动器的引脚（不取决于USB PCB的版本）。

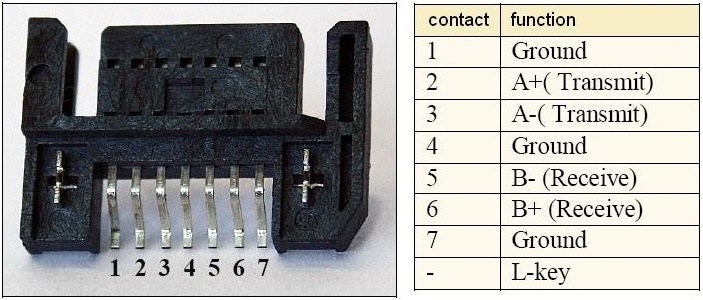

这是可用于焊接到USB PCB的原始SATA连接器：

那么，如何找到正确的引脚呢？

首先，我们应该在从主IC芯片到USB控制器的走线的USB连接器附近找到4个电容器。

这些电容器通过USB桥接器操作，如果我们不对它们进行拆焊，则SATA连接器将无法工作。

让我们来看一个例子：

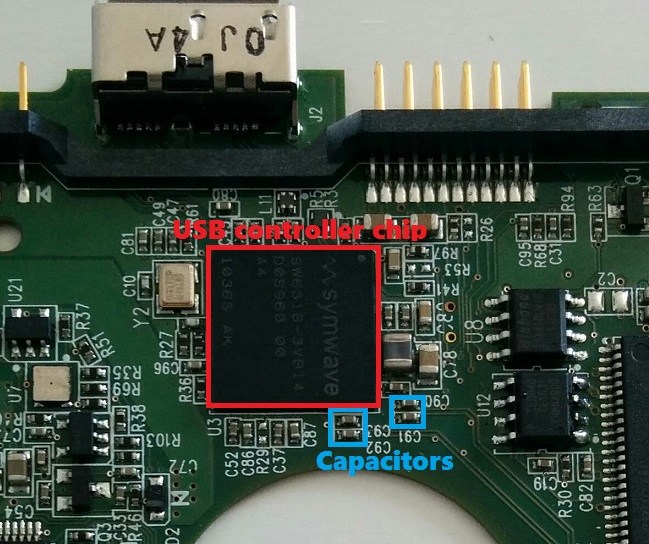

该USB PCB具有Symwave控制器芯片，电容器上标有“ C90”，“ C91”，“ C92”和“ C93”文字。

我们需要拆焊它们，并将SATA适配器通过pcb上的这些走线（靠近电容器）焊接到这些点。

所以，我们可以用适配器（上面显示）在图像上看到我们应该焊接2，3，5和6针适配器到PCB和1，4,7适配器销到地面。

引脚2应该焊接到PCB上的次要标记文字点。在这种情况下，它是“ C90”。所有其他SATA适配器触点都从次要文本焊接到主要。

在这种情况下，我们有以下焊接顺序：

要焊接地线，可以使用PCB上的任何螺钉。

请注意，焊锡线的长度不得超过1-1,5英寸。

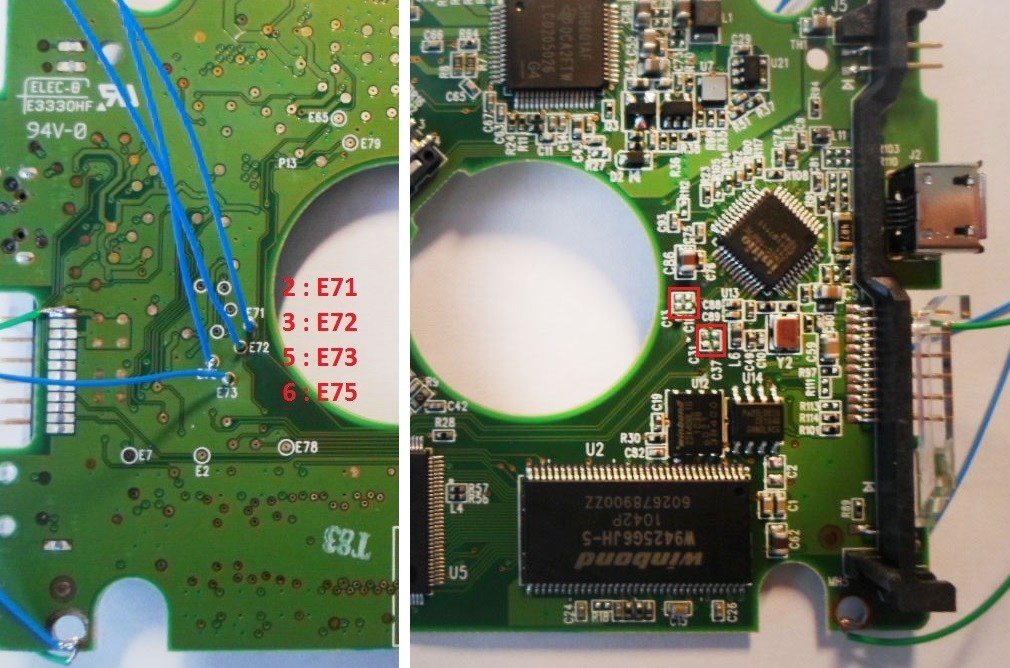

在下面，您可以看到将SATA适配器焊接到USB PCB的示例：

请记住：

• 电源控制仍通过USB电缆（应连接到USB pcb并直接连接到PC）提供
• 电线应不超过1-1.5英寸
• 电容器应未焊接
